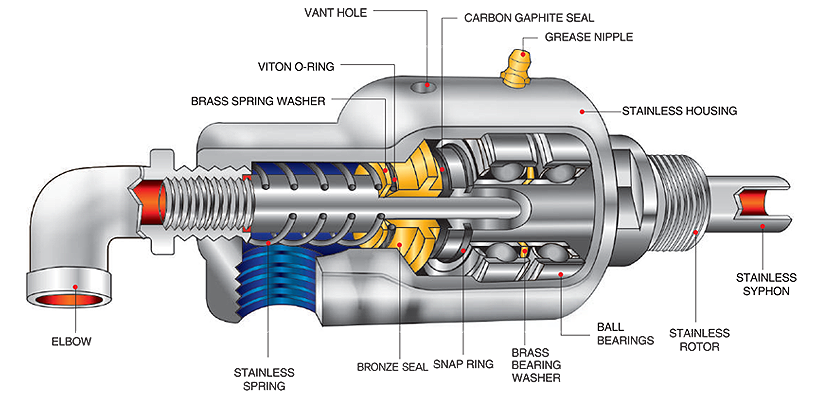

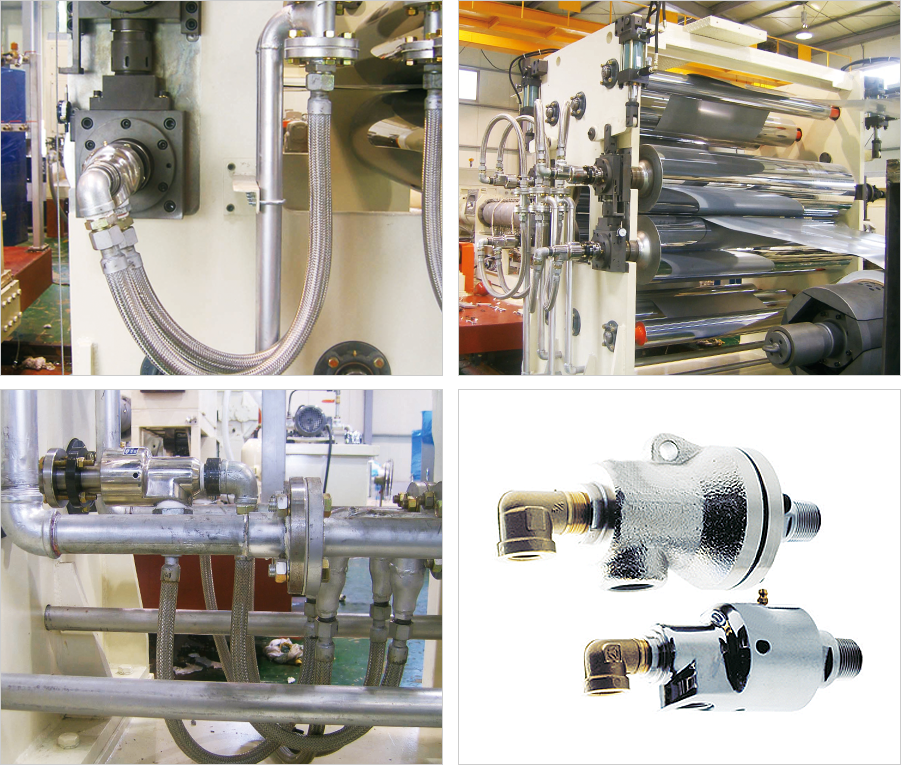

旋转接头的详细结构

shw1000系列是普通用途产品，外壳材质为不锈钢材质。采用了给油式球轴承，保证了旋转稳定性。
密封材质为铜、碳石墨。用户可选择延长使用寿命的密封碳化钨、碳化硅。
密封表面经过光学性超精密腹膜处理。在旋转接头上可安装温度计。

OPERATION DATA
MAX WATER PRESSURE	15 kgf/㎠G
MAX WATER TEMPERATURE	120℃
MAX SPEED	6A ~ 25A : 1500RPM
	32A ~ 80A : 1000RPM
	STRAIGHT THREAD
	FLANGE TYPE : (2000~3500RPM)
MEDIA	WATER, AIR, VACUUM
	HOT WATER, STEAM

※ 如需要其他用途使用，请联系总部技术开发部门咨询。

---

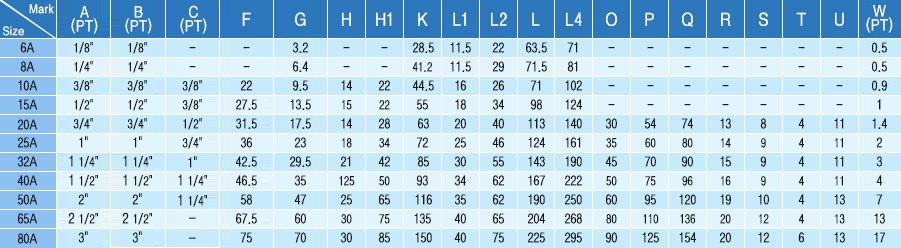

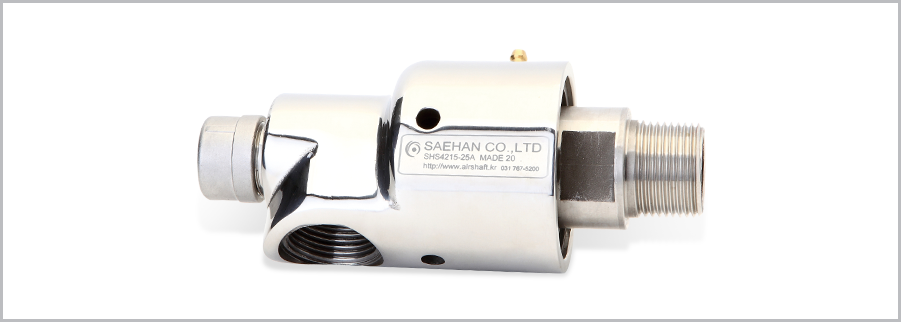

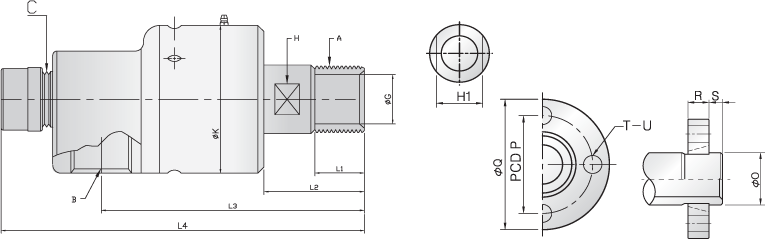

冷却用单式及法兰型

Monoflow For Water For Flange Type

---

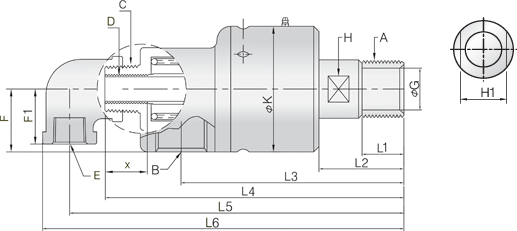

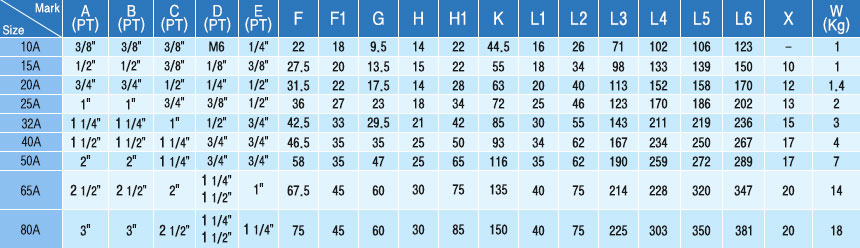

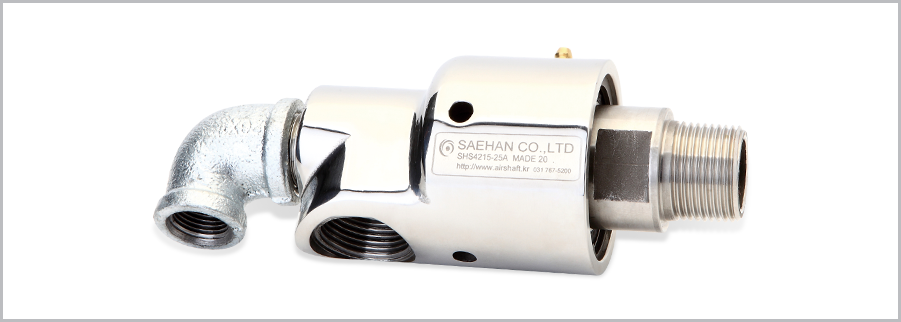

冷却用复式，固定虹吸管型

Stationary Style Of Duoflow For Water

---

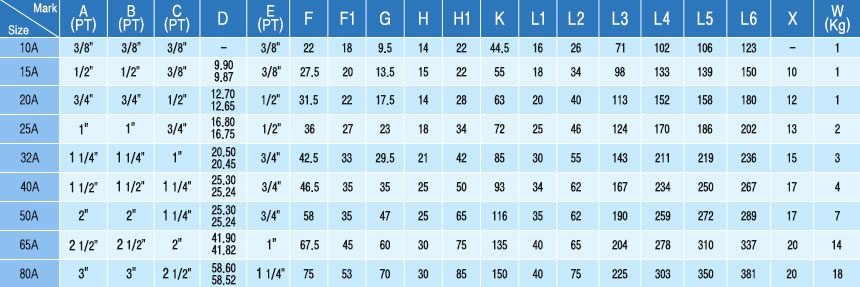

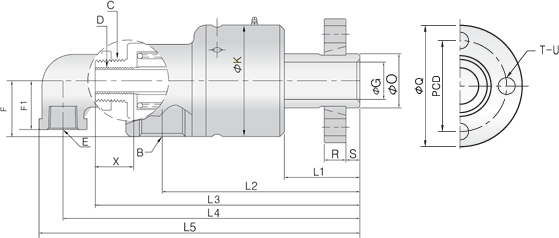

冷却用复式，旋转虹吸管型

Rotating Style Of Duoflow For Water

---

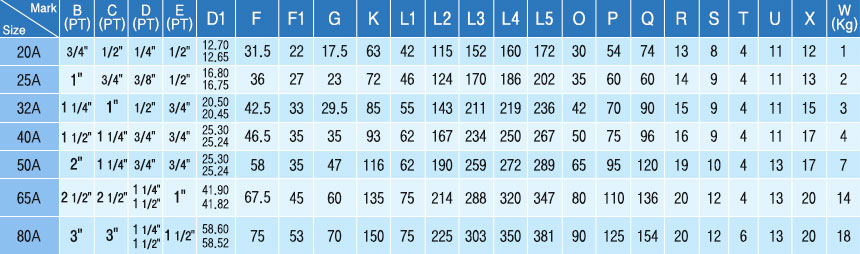

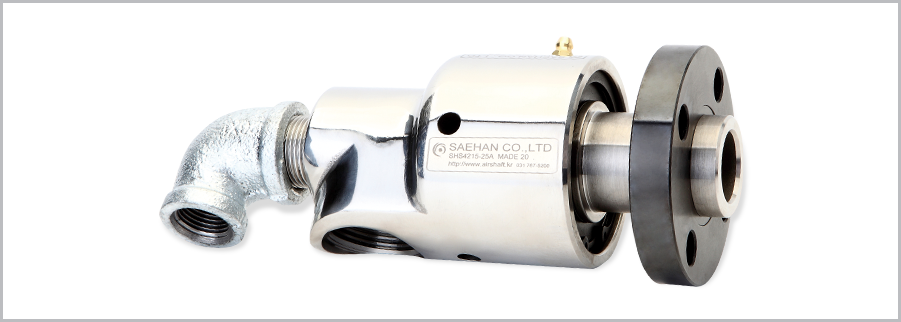

冷却用复式，固定虹吸管型法兰型及旋转法兰型

Stationary Style Of Duoflow Flange Type For Water & Rotating Style Of Flange Type
