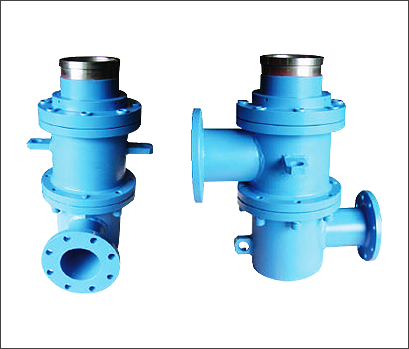

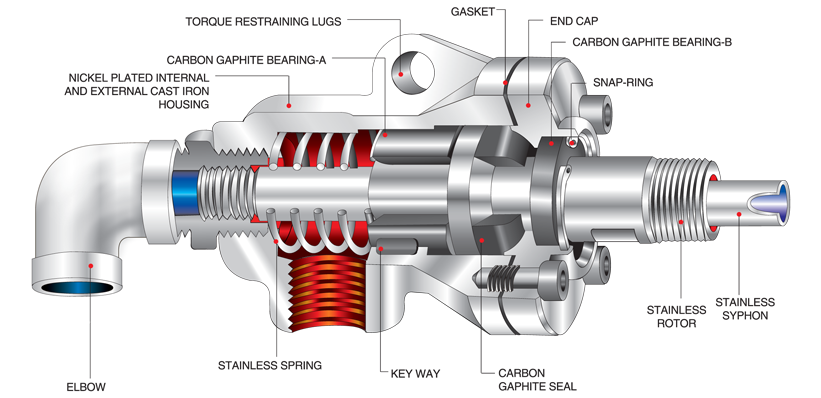

旋转接头的详细结构

世翰的 SHS4000、SHH5000系列产品具有使用寿命长、简单维修等优点。为预防腐蚀，外科经镍镀金处理，旋转器采用不锈钢材质。装有2个碳素轴承，是可用于高温、高压的蒸汽、热油、热水等的自行支撑型旋转接头，具有极好的耐久性。

OPERATION DATA
MAX WATER PRESSURE	20 kgf/㎠G
MAX WATER TEMPERATURE	210℃
MAX HOT OIL PRESSURE	20 kgf/㎠G
MAX HOT OIL TEMPERATURE	350℃
MAX SPEED	350RPM
MEDIA	STEAM, HOT, OIL, HOT WATER

※ 如需要其他用途使用，请联系总部技术开发部门咨询。

---

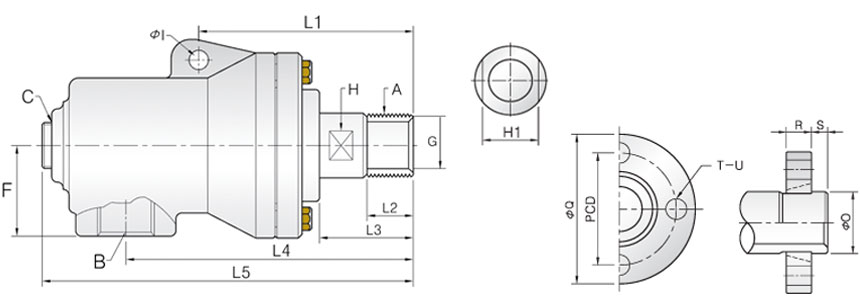

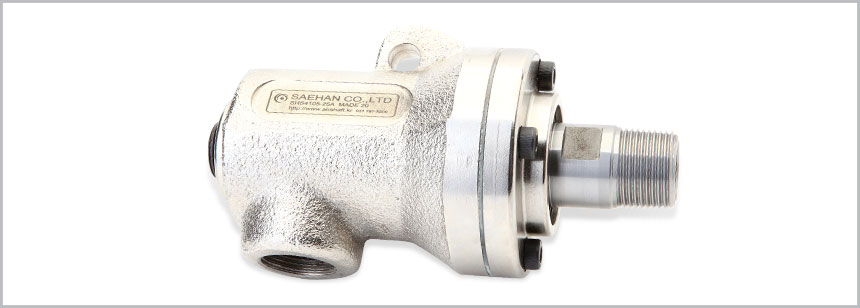

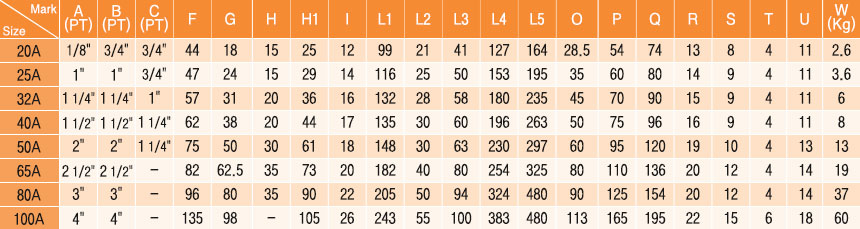

蒸汽及热媒介用单式，法兰型

Monoflow For Steam & Hot Oil of Flange Type

---

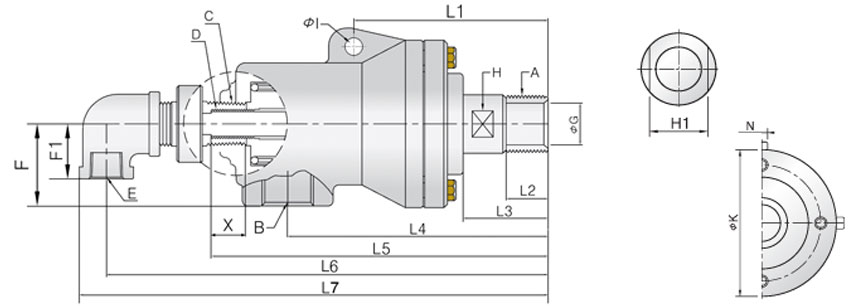

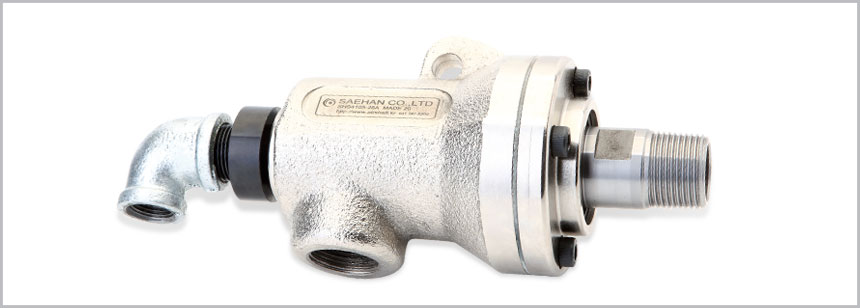

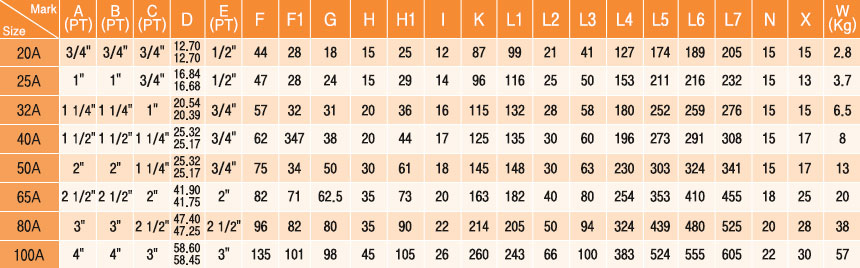

蒸汽及热媒介用复式，虹吸管旋转型

Rotating Style Of Duoflow For Steam & Hot Oil

---

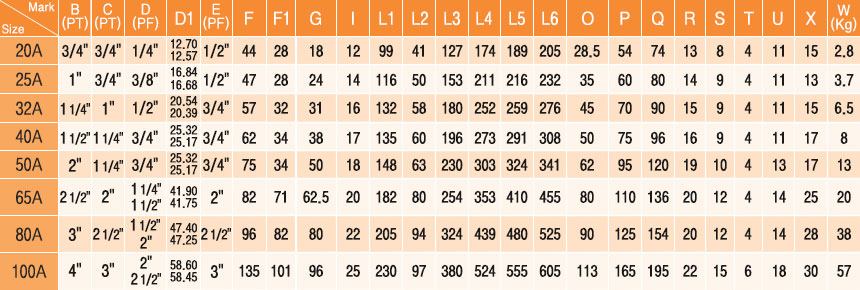

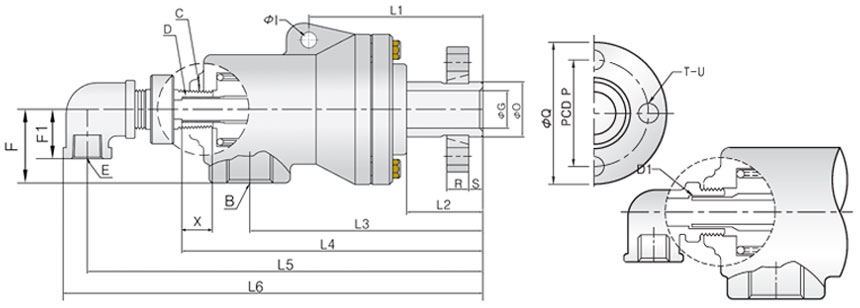

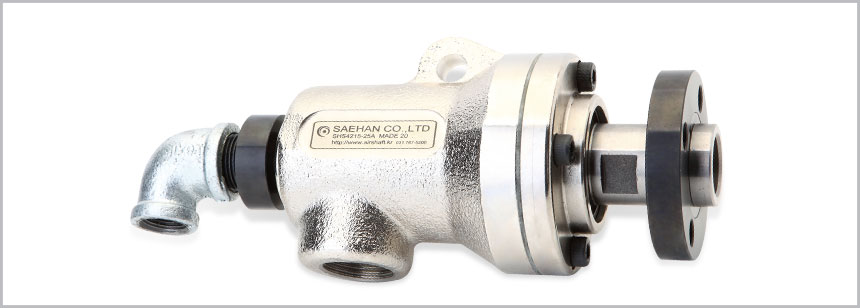

蒸汽及热媒介用复式，虹吸管固定型

Stationary Style Of Duoflow For Steam & Hot Oil

---

蒸汽及热媒介用复式，虹吸管固定型法兰型、旋转型法兰型

Stationary Style Of Duoflow Flange Type For Steam & Hot Oil Rotating Style Of Flange Type
